เครื่องขัดแนวนอนและแนวตั้ง

วิธีเลือกเครื่องขัดเงาที่เหมาะสมสำหรับการผลิตกระบอกไฮดรอลิก เครื่องยนต์ และชิ้นส่วนที่มีความแม่นยำ

ภาพรวมเครื่อง Honing แนวนอนและแนวตั้ง

เมื่อซื้อเครื่องขัดเงา ลูกค้าจำนวนมากมุ่งเน้นไปที่คำถามเดียว:

เราควรเลือกเครื่องขัดแนวนอนหรือเครื่องขัดแนวตั้ง?

คำตอบนั้นขึ้นอยู่กับโครงสร้างชิ้นงาน ความลึกของรู ปริมาณการผลิต และข้อกำหนดด้านการตัดเฉือน

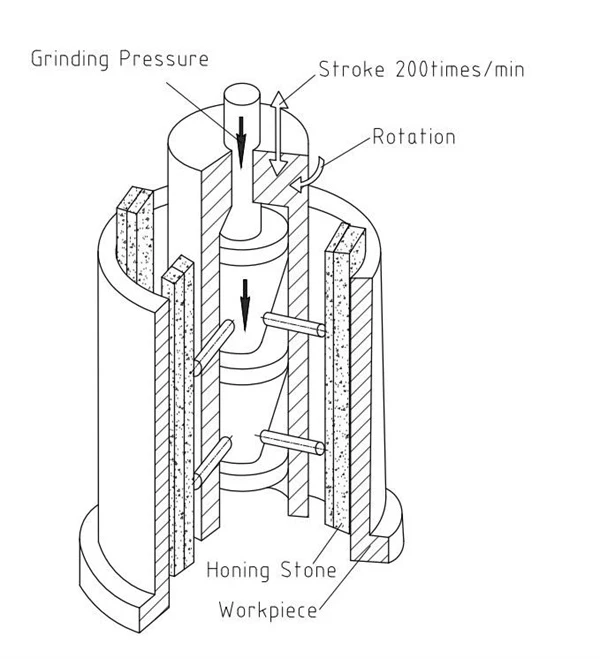

แม้ว่าทั้งสองเครื่องจะใช้เทคโนโลยีการสร้างเสริมเพื่อปรับปรุง:

• ความแม่นยำของเส้นผ่านศูนย์กลางรูเจาะ
• ความกลม
• ความเป็นทรงกระบอก
• ความหยาบของพื้นผิว
• รูปแบบครอสแฮทช์

โครงสร้างการทำงานได้รับการออกแบบสำหรับการใช้งานด้านการผลิตที่แตกต่างกัน

ที่ Liruite เราผลิตเครื่องขัดทั้งแนวนอนและแนวตั้งตามความต้องการทางอุตสาหกรรมที่แตกต่างกัน

เครื่องขัดแนวนอนของเราได้รับการออกแบบมาเพื่อ:

• กระบอกไฮดรอลิก
• หลุมลึก
• ท่อยาว
• ส่วนประกอบทางอุตสาหกรรมหนัก

เครื่องขัดแนวตั้งของเราส่วนใหญ่จะนำไปใช้กับ:

• เสื้อสูบเครื่องยนต์
• รูที่มีความแม่นยำขนาดเล็กและขนาดกลาง
• ส่วนประกอบยานยนต์
• วาล์วไฮดรอลิก
• ชิ้นส่วนเครื่องจักรกลที่ต้องการรูปแบบการผลิตที่กะทัดรัด

การเลือกเครื่องจักรที่ถูกต้องไม่ได้เกี่ยวกับการเลือกเครื่องจักรขั้นสูง เป็นเรื่องเกี่ยวกับการเลือกโครงสร้างเครื่องจักรให้ตรงกับกระบวนการผลิตจริง

ความแตกต่างพื้นฐานระหว่างเครื่องขัดแนวนอนและแนวตั้ง

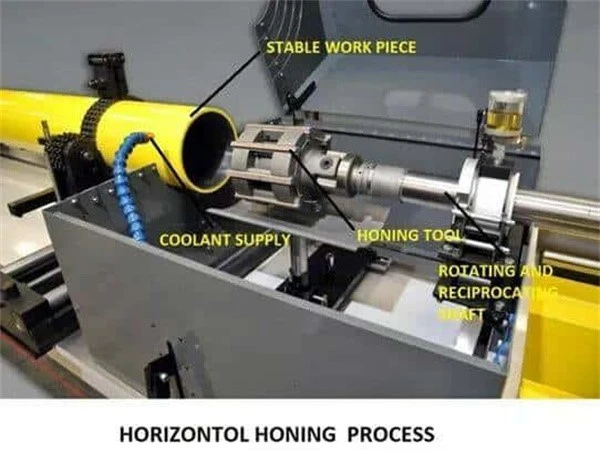

เครื่องขัดแนวนอน

ในเครื่องขัดแนวนอน:

• ชิ้นงานวางอยู่ในแนวนอน
• หัวขัดจะเคลื่อนที่ไปตามทิศทางตามแนวแกน
• ระบบชิ้นงานหรือสปินเดิลให้การเคลื่อนที่แบบหมุน
• เครื่องมือขัดจะขยายออกในแนวรัศมีเพื่อเอาวัสดุออก

โครงสร้างนี้เหมาะสำหรับชิ้นงานที่ยาวและหนักเนื่องจากมีการรองรับชิ้นงานตามแนวเตียงเครื่องจักร

การใช้งานทั่วไป:

• ท่อกระบอกไฮดรอลิก
• การทำเหมืองแร่กระบอกไฮดรอลิก
• กระบอกเครน
• กระบอกอุตสาหกรรมขนาดใหญ่
• ท่อยาวแม่นยำ

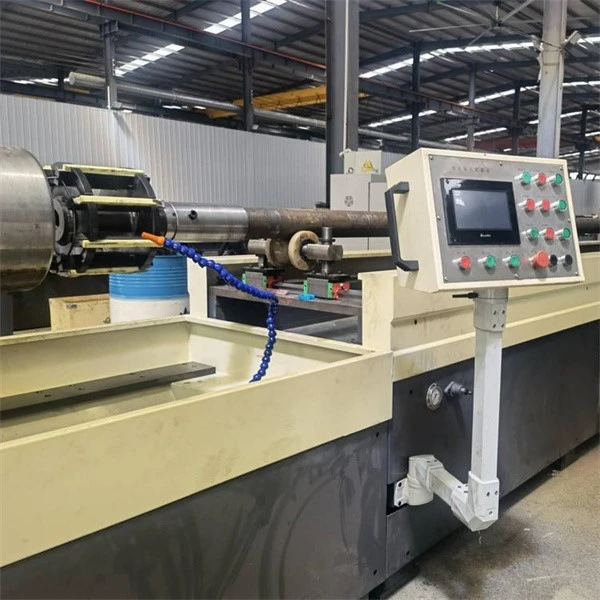

เครื่องขัดแนวนอน CNC ของ Liruite พัฒนาขึ้นมาเพื่อการเจาะรูด้านใน-กระบอกไฮดรอลิกและข้อต่อท่อที่มีความแม่นยำ เครื่องประกอบด้วย:

• ตัวเตียง
• ระบบแกนหมุน
• ระบบลูกสูบแบบเซอร์โว
• ระบบป้อนเซอร์โว
• ระบบควบคุมไฟฟ้า
• ระบบกรองความเย็น
• ระบบฟิกซ์เจอร์
• เครื่องมือลับคม

เครื่องขัดแนวตั้ง

ในเครื่องขัดแนวตั้ง:

• วางชิ้นงานในแนวตั้ง
• หัวโกนขยับขึ้นและลง
• สปินเดิลและเครื่องมือลับทำงานในแนวตั้ง
• ขนาดของเครื่องจักรมักจะเล็กกว่า

โครงสร้างแนวตั้งมีข้อดีสำหรับ:

• รูสั้น
• การกลึงหลายรู
• การผลิตเป็นชุด
• สายการผลิตแบบอัตโนมัติ

การใช้งานทั่วไป:

• เสื้อสูบเครื่องยนต์
• เครื่องยนต์รถจักรยานยนต์
• วาล์วไฮดรอลิก
• เรือนเกียร์
• ชิ้นส่วนเครื่องจักรกลที่มีความแม่นยำ

เครื่องขัดแนวตั้ง Liruite ได้รับการออกแบบมาเพื่อการตัดเฉือนที่มีรูรับแสงขนาดเล็กและขนาดกลางที่มีความแม่นยำ โดยมีโครงสร้างที่กะทัดรัดเหมาะสำหรับการผลิตชิ้นส่วนยานยนต์และเครื่องจักรกล

เครื่องขัดแนวนอน: คุณสมบัติและการใช้งาน

1. ออกแบบมาสำหรับการตัดเฉือนแบบเจาะยาว

ข้อได้เปรียบที่ใหญ่ที่สุดของเครื่องขัดแนวนอนคือความสามารถในการตัดเฉือนตามความยาว

ผู้ผลิตกระบอกไฮดรอลิกมักเผชิญกับ:

• เจาะความยาวหลายเมตร
• ชิ้นงานที่มีน้ำหนักมาก
• ข้อกำหนดเส้นผ่านศูนย์กลางขนาดใหญ่

ตัวอย่างเช่น:

กระบอกไฮดรอลิกของรถขุด:

• เส้นผ่านศูนย์กลางรูเจาะ: 100–300 มม
• ความยาว: 2000–6000มม

การทำเหมืองแร่กระบอกไฮดรอลิก:

• เส้นผ่านศูนย์กลางรูเจาะ: 300–1000 มม
• ความยาว: 5,000–15,000 มม

การใช้งานเหล่านี้เป็นเรื่องยากสำหรับเครื่องจักรแนวตั้งเนื่องจาก:

• ข้อจำกัดความสูงของชิ้นงาน
• ความยากในการติดตั้ง
• ข้อกำหนดด้านความแข็งแกร่งของเครื่องจักร

เครื่องขัดแนวนอน Liruite รองรับการกลึงด้วยจังหวะยาว-

พารามิเตอร์เครื่องขัดแนวนอน CNC ทั่วไป:

2. เหมาะสำหรับการผลิตกระบอกไฮดรอลิก

กระบอกไฮดรอลิกต้องการ:

• ความตรงของรูเจาะสูง
• พื้นผิวมีความเสถียร
• สามารถกักเก็บน้ำมันได้ดี

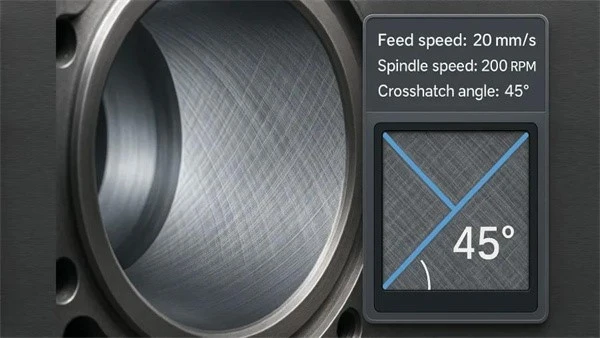

กระบวนการสร้างเสริมจะสร้างรูปแบบครอสแฮตช์ที่ปรับปรุง:

• การกักเก็บการหล่อลื่น
• ซีลชีวิต
• เสถียรภาพในการเคลื่อนที่ของกระบอกสูบ

เครื่องขัดแนวนอน Liruite ได้รับการออกแบบมาอย่างกว้างขวางสำหรับการใช้งานกับกระบอกไฮดรอลิก

อุตสาหกรรมทั่วไป:

• เครื่องจักรก่อสร้าง
• อุปกรณ์การทำเหมืองถ่านหิน
• ผู้ผลิตอุปกรณ์ไฮดรอลิก
• เครื่องจักรกลหนัก

ซีรีส์เครื่องขัดแนวนอน QWH CNC ครอบคลุมความต้องการระยะชักที่แตกต่างกัน:

3. ความสามารถที่แข็งแกร่งยิ่งขึ้นสำหรับชิ้นงานที่มีน้ำหนักมาก

กระบอกไฮดรอลิกขนาดใหญ่อาจมีน้ำหนักหลายตัน

เครื่องจักรแนวนอนให้:

• โครงสร้างรองรับที่ดีขึ้น
• ความยากในการโหลดลดลง
• การปรับอุปกรณ์ติดตั้งได้ง่ายขึ้น

พารามิเตอร์เครื่องขัด CNC Liruite SWH ประกอบด้วย:

สำหรับการใช้งานขนาดใหญ่ Liruite สามารถปรับแต่ง:

• ติดตั้งหนัก
• เตียงเสริม
• เครื่องมือพิเศษ
• โครงสร้างระยะชักยาว

เครื่องขัดแนวตั้ง: คุณสมบัติและการใช้งาน

1. ดีกว่าสำหรับรูที่มีความยาวสั้นและปานกลาง

เครื่องขัดแนวตั้งได้รับการออกแบบสำหรับส่วนประกอบที่:

• ความลึกของการเจาะมีจำกัด
• ขนาดชิ้นงานสามารถจัดการได้
• ปริมาณการผลิตมีสูง

ตัวอย่างทั่วไป:

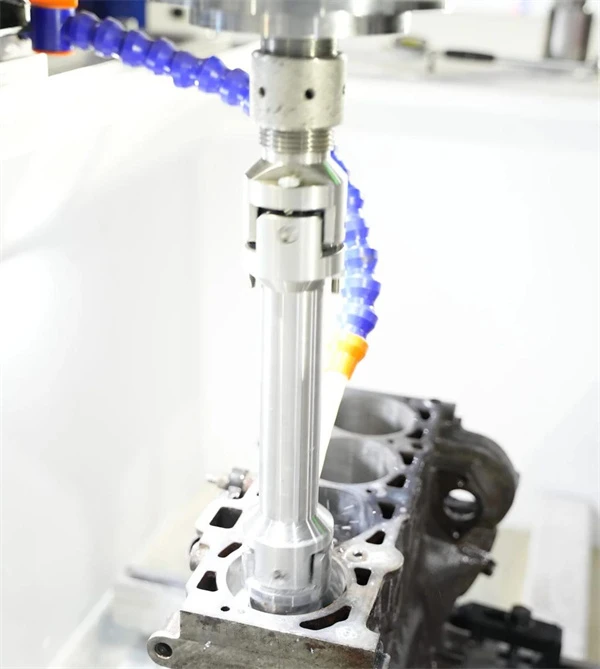

บล็อกกระบอกสูบเครื่องยนต์:

• เส้นผ่านศูนย์กลางรูเจาะ: 70–150มม
• ความลึกของการเจาะ: 100–300มม

วาล์วไฮดรอลิก:

• เส้นผ่านศูนย์กลางรูเจาะ: 20–100มม
• ความยาวในการตัดเฉือนสั้น

ที่อยู่อาศัยเครื่องกล:

• หลายรู
• ข้อกำหนดชุดงานสูง

2. โครงสร้างเครื่องจักรขนาดกะทัดรัด

เมื่อเทียบกับเครื่องจักรแนวนอน เครื่องลับคมแนวตั้งต้องการพื้นที่น้อยกว่า

ข้อดี:

• พื้นที่ติดตั้งเล็กลง
• การรวมระบบอัตโนมัติที่ง่ายขึ้น
• ระบบโหลดสะดวก

สำหรับโรงงานที่ผลิตชิ้นส่วนหลายพันชิ้นต่อเดือน เครื่องจักรแนวตั้งสามารถให้ประสิทธิภาพการผลิตที่ดีขึ้นได้

3. ความเร็วที่สูงขึ้นสำหรับส่วนประกอบขนาดเล็ก

เครื่องขัดแนวตั้งมักจะทำงานกับความเร็วแกนหมุนที่สูงกว่า

พารามิเตอร์เครื่องขัดแนวตั้ง Liruite:

สำหรับการเจาะรูขนาดเล็กที่มีความแม่นยำ โครงสร้างแนวตั้งจะให้ประสิทธิภาพที่ดีกว่า

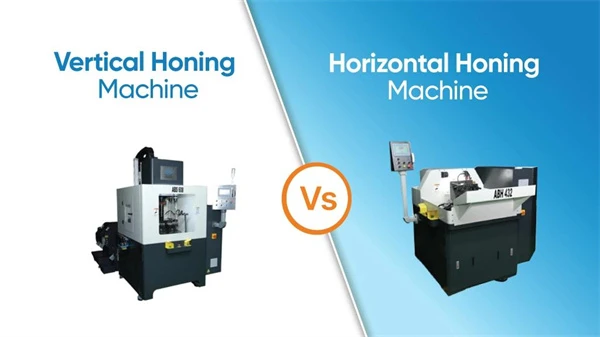

การเปรียบเทียบเครื่องขัดแนวนอนกับแนวตั้ง

วิธีการเลือกระหว่างเครื่อง Honing แนวนอนและแนวตั้ง

เลือกเครื่องขัดแนวนอนหากคุณผลิต:

กระบอกไฮดรอลิก

ตัวอย่าง:

• กระบอกสูบรถขุด
• กระบอกโหลด
• กระบอกเครน

ที่แนะนำ:

เครื่องเจาะ CNC แนวนอน

เหตุผล:

• ความสามารถในการเจาะยาว
• รองรับชิ้นงานได้หนัก
• ความตรงที่มั่นคง

ส่วนประกอบของรูลึก

ตัวอย่าง:

• ท่อยาว
• กระบอกอุตสาหกรรม
• อะไหล่อุปกรณ์พิเศษ

ที่แนะนำ:

เครื่องเจาะหลุมลึกแนวนอน

โซลูชันการขัดแนวนอน Liruite สามารถปรับแต่งได้สำหรับการใช้งานรูลึกที่มีระยะการตัดเฉือนที่ยาวนาน

ส่วนประกอบอุตสาหกรรมหนัก

ตัวอย่าง:

• เครื่องอัดไฮดรอลิก
• อุปกรณ์การทำเหมือง
• ระบบไฮดรอลิกทางทะเล

ที่แนะนำ:

เครื่องขัดแนวนอนสำหรับงานหนัก-

เลือกเครื่องขัดแนวตั้งหากคุณผลิต:

บล็อกกระบอกสูบเครื่องยนต์

การใช้งาน:

• เครื่องยนต์ดีเซล
• เครื่องยนต์เบนซิน
• เครื่องยนต์รถจักรยานยนต์

ข้อดี:

• รอบเวลาเร็วขึ้น
• การผลิตเป็นชุดดีขึ้น
• ระบบอัตโนมัติที่ง่ายดาย

ส่วนประกอบทางกลที่มีความแม่นยำ

ตัวอย่าง:

• ตัววาล์ว
• เรือนเกียร์
• ชิ้นส่วนไฮดรอลิกขนาดเล็ก

ข้อดี:

• การออกแบบที่กะทัดรัด
• การผลิตมีเสถียรภาพ
• พื้นที่ปฏิบัติการลดลง

การเปรียบเทียบการกำหนดค่าทางเทคนิค

ระบบแกนหมุน

เครื่องแนวนอน

จุดสนใจ:

• แรงบิด
• ความมั่นคงในระยะไกล-

การกำหนดค่า Liruite:

• มอเตอร์แกนหมุน 5.5kW
• ช่วงความเร็ว 17–180 รอบต่อนาที
• การปรับความเร็วแบบไม่มีขั้นตอน

เครื่องแนวตั้ง

จุดสนใจ:

• การตัดเฉือนที่มีความแม่นยำสูง-ด้วยความเร็วสูง

ทั่วไป:

• รอบต่อนาทีสูงขึ้น
• การทำงานของจังหวะสั้น

การเปรียบเทียบระบบฟีด

เครื่องจักรทั้งสองเครื่องต้องการการขยายหินลับคมที่แม่นยำ

เครื่องขัด Liruite ใช้:

• เซอร์โวมอเตอร์
• ตัวลดฮาร์มอนิก
• กลไกการขยายที่แม่นยำ

ความละเอียดฟีด:

0.001มม

สิ่งนี้ช่วยปรับปรุง:

• ความสม่ำเสมอของขนาดรูเจาะ
• การชดเชยเครื่องมือ
• เสถียรภาพการผลิต

การพิจารณาระบบอัตโนมัติ

ระบบอัตโนมัติ Honing แนวนอน

วิธีแก้ปัญหาทั่วไป:

• ฟิกซ์เจอร์โหลดอัตโนมัติ
• ระบบส่งกำลังกระบอกไฮดรอลิก
• การวางตำแหน่งชิ้นงาน

เหมาะสำหรับ:

• โรงงานกระบอกสูบ
• อุตสาหกรรมหนัก

ระบบอัตโนมัติ Honing แนวตั้ง

วิธีแก้ปัญหาทั่วไป:

• การโหลดหุ่นยนต์
• ระบบพาเลท
• การผลิตหลาย-สถานี

เหมาะสำหรับ:

• โรงงานยานยนต์
• ปริมาณการผลิตสูง-

Liruite นำเสนอโซลูชันระบบอัตโนมัติสำหรับการขัดเงาที่ปรับแต่งได้ตามความต้องการในการผลิตของลูกค้า

เหตุใดจึงเลือก Liruite สำหรับโซลูชันการขัดเงาแนวนอนและแนวตั้ง

1. กลุ่มผลิตภัณฑ์ Honing Machine ที่สมบูรณ์

Liruite จัดเตรียม:

• เครื่อง CNC Honing แนวนอน
• เครื่องเจาะไฮดรอลิก
• เครื่องเจาะหลุมลึก
• เครื่องลับคมแนวตั้ง
• อุปกรณ์ขัดเงาที่ปรับแต่งได้

2. วิศวกรรมศาสตร์-การเลือกเครื่องจักรตาม

Liruite ไม่แนะนำเครื่องตามรุ่นเท่านั้น

เราประเมิน:

• การเขียนแบบชิ้นงาน
• ขนาดรูเจาะ
• ความยาว
• วัสดุ
• ปริมาณการผลิต
• ข้อกำหนดด้านความแม่นยำ

จากนั้นเลือก:

• โครงสร้างแนวนอน
• โครงสร้างแนวตั้ง
• ระดับอัตโนมัติ
• ระบบเครื่องมือ

3. เทคโนโลยีการควบคุมอิสระ

Liruite พัฒนาระบบควบคุมการขัดเกลาของตัวเอง

คุณสมบัติ:

• อินเทอร์เฟซหน้าจอสัมผัสขนาด 15 นิ้ว
• ประมวลผลอินพุตพารามิเตอร์
• การตรวจสอบการตัดเฉือน
• สัญญาณเตือนข้อผิดพลาด
• การสลับด้วยตนเอง/อัตโนมัติ

สรุป: เครื่องขัดแนวนอนหรือแนวตั้ง

ไม่มีคำตอบที่เป็นสากล

ตัวเลือกที่ถูกต้องขึ้นอยู่กับผลิตภัณฑ์

สำหรับ:

• กระบอกไฮดรอลิก
• ท่อยาว
• ชิ้นส่วนอุตสาหกรรมขนาดใหญ่

เครื่องขัดแนวนอนเป็นวิธีแก้ปัญหาที่แนะนำ

สำหรับ:

• บล็อคเครื่องยนต์
• ส่วนประกอบที่มีความแม่นยำขนาดเล็ก
• ปริมาณการผลิตสูง-

เครื่องขัดแนวตั้งให้ประสิทธิภาพที่ดีขึ้น

ที่ Liruite เราออกแบบโซลูชันการขัดให้ตรงตามความต้องการในการตัดเฉือนจริงของลูกค้า โดยจัดหาเครื่องขัดตามแนวนอนและแนวตั้งสำหรับการใช้งานระบบไฮดรอลิก ยานยนต์ การบินและอวกาศ และอุตสาหกรรม

เครื่องขัดเงาที่เหมาะสมไม่ใช่เครื่องที่ใหญ่ที่สุดหรือแพงที่สุด - แต่เป็นเครื่องจักรที่ตรงกับกระบวนการผลิต ข้อกำหนดด้านความแม่นยำ และความต้องการในการผลิตในอนาคต
